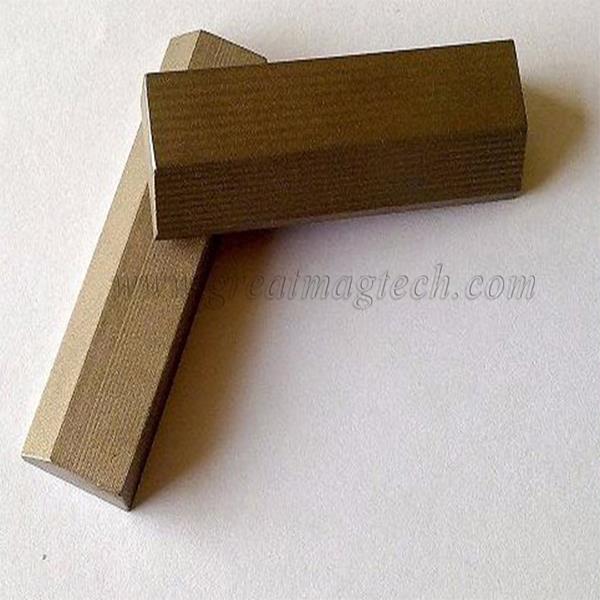

Super püsiv tugev samaariumile koobalt SmCo magnetid
KirjeldusSuper püsiv tugev ningSamaarium koobaltSmCoMagnetid
Püsiv tugev Samaarium Cobalt magnetid on valmistatud paagutatud SmCo Magnet, Samaarium-koobalt, 35% Sm, 60% Co ja Fe & Cu ülejäänud.
On kahe koosseisu selle perekonna magnetid: Sm1Co5 ja Sm2Co17. Kõrgeim müügil energia tooted Sm2Co17 on 30MGOe vahemikus.
1:5 sulamist materjali
1:5 pakub 16 cluod (energiatootele) 22 cluod ning koosneb ligikaudu 50% Samaarium ja 50% koobaltit. 1:5 seeria on maksimaalselt soovitatav töötemperatuur 250° c. SmCo magnetid 1:5 nõuda madalam kui 2:17 välja tugevus materjalid võluma. Mõnel juhul võib 1:5 materjali magnetiseerida koos mitme poolakad, tingimusel et magnetizing võistluskalendri saadaval.
2:17 sulamist materjali
2:17 pakub 24 cluod 32 cluod ja koosneb umbes 25% Samaarium, 5% vaske, 18% rauast, 2% hafnium või Tsirkoonium, ülejäänute koobalt. 2:17 rida on maksimaalne töötemperatuur 350° c. 2:17 eri klassid on saadaval mis võib töötada isegi kõrgematel temperatuuridel. SmCo 2:17 nõuab äärmiselt kõrge magnetizing väljad ja mitut masti magnetization ei ole võimalik.
Samaarium koobalt (SmCo) magnetid on võimsad magnetid stabiilsuse tagamiseks koostatud ning samaariumile koobalt. Neid kasutatakse tavaliselt suure jõudlusega mootorid, magnetilised sidurid ja magnetilised separaatorid. Need on haprad magnetid ja on altid lõhenemist ja mõrasid. Samaarium magnetid sobib kõrgel temperatuuril rakendused kus neodüüm ei tööta.
FunktsioonidSuper püsiv tugev ningSamaarium koobaltSmCoMagnetid
• Samaarium cobalt magnetid on kõva ja rabe ja võib kiip või murda kukkumist.
• Neil on kõrge magnetilised omadused.
• Samaariumile koobalt magnetitega pakkuda hea termilise stabiilsuse.
• Samaarium cobalt magnetid on vastupidavad korrosiooni.
• Samaariumile koobalt magnetitega demagnetization vastupidavad.
Super püsiv tugevSamaarium koobaltSmCoMagnets suuruse vahemik:
Samaariumile koobalt Magnet astmedja SmCo 5 (paagutatud SmCo Magnet)
Samaariumile koobalt Magnet astmedja SmCo 17 (paagutatud SmCo Magnet)
Super püsiv tugev protsessiSamaarium koobaltSmCoMagnetid
Super püsiv tugev füüsiline funktsioonSamaarium koobaltSmCoMagnetid
Paagutatud Smco füüsilise funktsiooni | |||
Parameetri nimi | Üksus | SmCo 1:5 | SmCo 2:17 |
Tihedus | G/cm3 | 8.3 | 8.4 |
Curie temperatuur Tc | K | 1000 | 1100 |
Vickersi kõvadus Hv | MPa | 450-500 | 550-600 |
Survetugevus | MPa | 1000 | 800 |
Elektriline eritakistus ρ | Ω.cm | 5 ~ 6 × 10-5 | 8 ~ 9 × 10-5 |
Painutamine tugevus | MPa | 150-180 | 130-150 |
Tõmbetugevus | MPa | 400 | 350 |
Soojuspaisumise koefitsient | (10-6/℃) | 6⊥12 | 8⊥11 |
Mangetvälja tugevus H(min)Super püsiv tugevSamaarium koobaltSmCoMagnetid
Materjalid | SmCo1:5 | SmCo1:5 | SmCo2:17 | SmCo2:17 | CE (co, Fe, cu) 5 |
Hcj reguleerimisala | HCj≥1194 | HCj ≤ 1433 | HCj ≥ 1433 | HCj ≤1273 | HCj ≤800 |
Demagnetizing kõverSmCo5 ja Sm2Co17Samaarium koobaltSmCoMagnetid:
Vahe neodüüm ja SmCo magnetid:
Võrdlus NdFeB ja SmCo magnetid | ||
Majutusasutus | Neodüüm | SmCo |
Remanence (T) | 1-1.3 | 0,82-1.16 |
Koertsitiivsus (MA/m) | 0,875 – 1,99 | – 0,493 – 1,59 |
Suhteline magnetiline läbitavus | 1,05 | 1,05 |
Temperatuuri koefitsient remanence (% / K) | −0.12 | −0.03 |
Temperatuuri koefitsient koertsitiivsus (% / K) | −0.55... –0.65 | −0.15... –0.30 |
Curie temperatuur (° C) | 320 | 800 |
Tihedus (g/cm3) | 7,3-7,5 | 8.2-8.4 |
CTE, magnetizing suunas (1/K) | 5.2 × 10−6 | 5.2 × 10−6 |
CTE, tavaline magnetizing suunas (1/K) | 0,8 × 10−6 | 11 × 10−6 |
Paindetugevus (N/mm2) | 250 | 150 |
Survetugevus (N/mm2) | 1100 | 800 |
Tõmbetugevus (N/mm2) | 75 | 35 |
Vickersi kõvadus (HV) | 550 – 650 | 500-650 |
Elektriline takistus (Ω·cm) | (110 – 170) × 10−6 | 86 × 10−6 |
Certificates SmCo5 ja Sm2Co17Samaarium koobaltSmCoMagnetid:
Hotelli ja rakendused:
Kuum tags: SmCo magnet, tootjad, tarnijad, tehase
