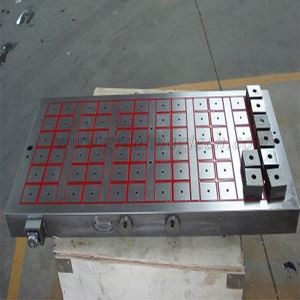

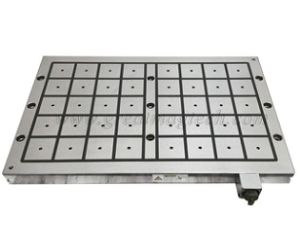

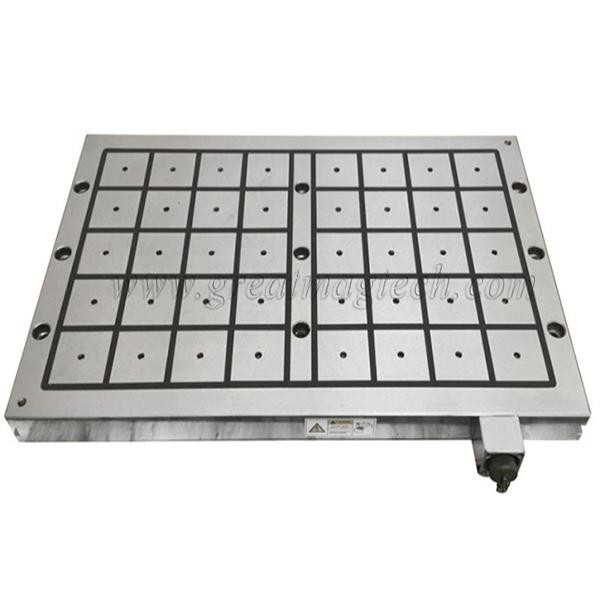

Elektriline püsiva magnetvälja Chucksjahvatamise masina jaoks
Elektriline püsiva magnetvälja padrunid sobivus suure täpsusega lihvimine, freesimine ja muud täppistöötluses, kui selle seeria elektrilised püsiv magnetiline padrunid fikseeritud detaili, kohene võimsuse saab kindlalt olla tema elus esemeid, ilma et toide töötlemisel, töötlemise lõpetamist, siis hetkeline elektrienergia allikas, nii elektri püsiva magnetvälja padrunit ei ole kuum, täpsust ei too muutusi, isegi ootamatu voolukatkestus töötlemisel, elektriline püsiva magnet padrunid näidatakse ei erutus kaotus, esemeid ei liigu, selle seeria elektrilised püsiva magnetvälja toonud esile nii "Magnet chuck" mugav manööverdusvõime, ja seal oli "püsiva magnetvälja chuck" ohutuse ja suure täpsusega pind lihvimise masin , mehaaniline keskused, freesimine höövel hädavajalik vahend, imemiseks kuni 170N/cm2.
KirjeldusningelectricpüsikuludmagneticcHucksjaoksmpuhkereþiimi punane tuli vilgubmachine:
1. mis sisaldab 50 mm * 50 mm postid 14 / 17 kg/cm² jõuga.
75 mm * 75 mm poolakad jõudu 750 kgf iga poolakas.
2. on võimalik ette määrata jõu poolt loetakse kokku poolakad, tüki kaasahaarav vähemalt 4 pole kontakti nägu.
3. vastutav töötleja ei selle Magnetizing või 0,5 demagnetizing ~ 5 sekundit.
4. elektri püsiva magnetvälja padrunid on testitud Slippering jõu, veekindel test, temperatuuri tõus test, elektriline & Demagnetizing testid
Funktsiooni electricpüsikuludmagneticcHucksjaoksmpuhkereþiimi punane tuli vilgub:
1. Paindlikkus | 2. Ohutuse | 3. Tõhus | 4. Kulutasuvuse |
Võimaldab ühe ülesseadmine | Puudub elektrivarustus | Lihtne ja kiire seisukoha, | ei vaja hooldust |
SpetsifikatsioonelectricpüsikuludmagneticcHucksjaoksmpuhkereþiimi punane tuli vilgub:
50 Serices
Kauba | Dimensiooni | Poolakad arv | Kaal | |||
Pikkus | 500 | Kõrge | NET | Bruto | ||
GEM50-205 | 470 | 258 | 68 | 18 | 64 | 72 |
GEM50-206 | 595 | 258 | 68 | 24 | 81 | 89 |
GEM50-208 | 775 | 258 | 68 | 30 | 106 | 116 |
GEM50-209 | 900 | 258 | 68 | 36 | 123 | 133 |
GEM50-210 | 1025 | 258 | 68 | 42 | 140 | 152 |
GEM50-303 | 327 | 315 | 68 | 16 | 54 | 62 |
GEM50-304 | 436 | 315 | 68 | 24 | 78 | 86 |
GEM50-305 | 496 | 315 | 68 | 28 | 85 | 93 |
GEM50-306 | 595 | 315 | 68 | 32 | 99 | 109 |
GEM50-308 | 775 | 315 | 68 | 40 | 129 | 139 |
GEM50-309 | 900 | 315 | 68 | 48 | 150 | 162 |
GEM50-310 | 1025 | 315 | 68 | 56 | 171 | 183 |
GEM50-403 | 430 | 320 | 68 | 24 | 73 | 82 |
GEM50-405 | 490 | 430 | 68 | 36 | 112 | 120 |
GEM50-406 | 605 | 436 | 68 | 48 | 140 | 150 |
GEM50-408 | 775 | 436 | 68 | 60 | 179 | 289 |
GEM50-409 | 900 | 436 | 68 | 72 | 208 | 220 |
GEM50-410 | 1000 | 400 | 68 | 84 | 212 | 225 |
GEM50-503 | 500 | 315 | 68 | 28 | 83 | 92 |
GEM50-505 | 510 | 500 | 68 | 42 | 135 | 142 |
GEM50-506 | 605 | 500 | 68 | 56 | 160 | 170 |
GEM50-508 | 770 | 500 | 68 | 70 | 60° | 214 |
GEM50-509 | 900 | 500 | 68 | 84 | 238 | 250 |
GEM50-510 | 1010 | 500 | 68 | 98 | 267 | 278 |
GEM50-603 | 600 | 310 | 68 | 32 | 98 | 106 |
GEM50-604 | 600 | 436 | 68 | 48 | 140 | 150 |
GEM50-605 | 600 | 500 | 68 | 56 | 139 | 149 |
GEM50-606 | 615 | 600 | 68 | 72 | 195 | 207 |
GEM50-608 | 625 | 770 | 68 | 90 | 255 | 267 |
GEM50-609 | 890 | 615 | 68 | 108 | 290 | 320 |
GEM50-610 | 1010 | 615 | 68 | 126 | 329 | 349 |
Märkus: Selles tabelis ühisele spetsifikaadile, erilist spetsifikatsiooni jaoks vabatahtlik.
75 Serices
| Kauba | Dimensiooni | Poolakad arv | Kaal | |||
(kg) | ||||||
Pikkus | 500 | Kõrge | NET | Bruto | ||
GEM75-206 | 620 | 230 | 68 | 12 | 75 | 83 |
GEM75-208 | 770 | 230 | 68 | 16 | 93 | 102 |
GEM75-210 | 1030 | 230 | 68 | 20 | 126 | 136 |
GEM75-304 | 410 | 320 | 68 | 12 | 69 | 77 |
GEM75-305 | 510 | 340 | 68 | 15 | 80 | 86 |
GEM75-306 | 620 | 300 | 68 | 18 | 98 | 108 |
GEM75-308 | 770 | 300 | 68 | 24 | 123 | 133 |
GEM75-310 | 1030 | 300 | 68 | 30 | 164 | 176 |
GEM75-404 | 420 | 420 | 68 | 16 | 93 | 101 |
GEM75-405 | 510 | 420 | 68 | 20 | 113 | 121 |
GEM75-406 | 630 | 420 | 68 | 24 | 140 | 148 |
GEM75-408 | 810 | 420 | 68 | 32 | 180 | 188 |
GEM75-410 | 1030 | 420 | 68 | 40 | 229 | 239 |
GEM75-502 | 510 | 230 | 68 | 10 | 62 | 69 |
GEM75-504 | 510 | 420 | 68 | 20 | 113 | 121 |
GEM75-506 | 630 | 500 | 68 | 30 | 167 | 175 |
GEM75-508 | 810 | 500 | 68 | 40 | 215 | 223 |
GEM75-509 | 950 | 510 | 68 | 45 | 256 | 272 |
GEM75-510 | 1000 | 500 | 68 | 50 | 265 | 275 |
GEM75-602 | 610 | 230 | 68 | 12 | 74 | 84 |
GEM75-604 | 630 | 420 | 68 | 24 | 140 | 148 |
GEM75-606 | 600 | 600 | 68 | 36 | 190 | 200 |
GEM75-608 | 800 | 600 | 68 | 48 | 255 | 262 |
GEM75-610 | 1020 | 600 | 68 | 60 | 324 | 336 |
Märkus: Selles tabelis ühisele spetsifikaadile, erilist spetsifikatsiooni jaoks vabatahtlik.
Tehnilised omadusedelectricpüsikuludmagneticcHucks:
Mudel | 50 Serices | 75 Serices |
Pole suurus | 50 x 50 mm | 75 x 75 mm |
Magnet jõud iga masti | 380 kg | 750 kg |
Paksus | 53 mm | 53 mm |
Max.Working Temp. | 70℃ | 70℃ |
Magnetvoo | 12 mm | 18 mm |
Standard ei ületa | 220V 380V 50 / 60Hz | 220V 380V 50 / 60Hz |
Elektri sisend | ≤60A | ≤60A |
Märkus: Suurem töötemperatuur võib kehtestada nõuded
Paksus määratakse kindlaks vastavalt nõuetele

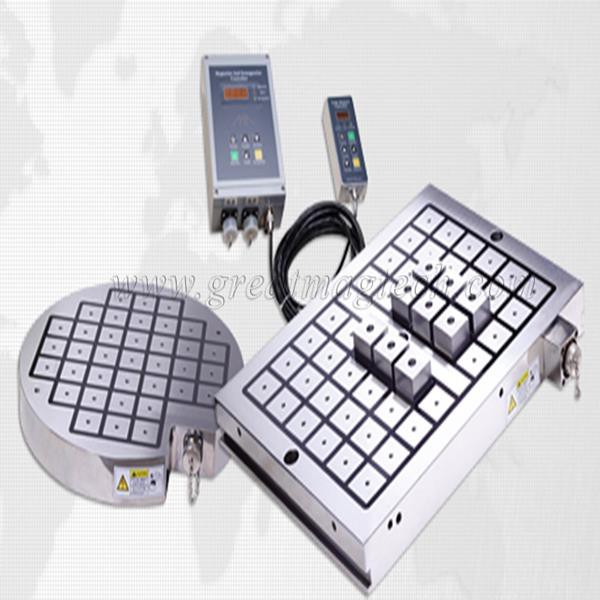

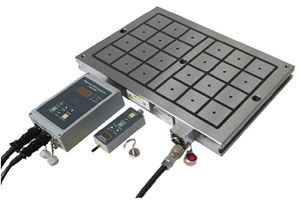

Vastutav töötleja(PLC)
E kohaldaminelectricpüsikuludmagneticcHucksjaoksmpuhkereþiimi punane tuli vilgub:
